SIDE BRAKE
MG-MIDGET/AH-SPRITE SIDE BRAKE KITの組み付け要領
 |

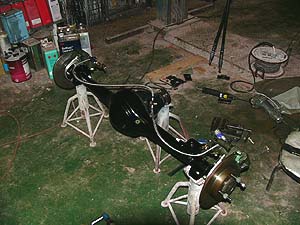

1）取り付け車輌よりホーシングASSYを取り外す 2）ドラムカバーを外し、ハーフシャフトを外す 3）リテーリングナットを外しハブを取り外す 4）ブレーキパイプとサイドブレーキクロスロッドを 外しバックプレートを取り外す 5）KITのキャリパーブラケットのキャリパー取り付 け部を進行方向斜め上方向に向け取り付ける |
 |

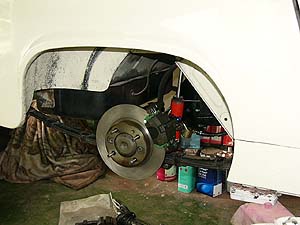

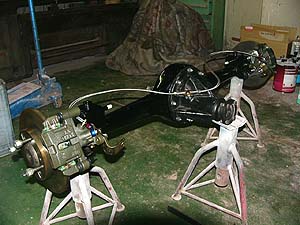

6）ハブを元通りに組み付ける ＊ダブルハブベアリングKITを強く奨励します 7）新しいカスケットとOリングでシャフトを組み スクリュー（SF604051)1本で固定する 8）KITのブレーキディスクを取り付け スクリュー（SF604051)2本で固定する 9）ダイヤルゲージにてディスク板の振れを確認する *ディスク板の振れ (Max 10/100mm)* |
 |
10)KITのブレーキパイプを組み付ける キャリパー側 ：バンジョーボルト 10×1.0 Tピース側 ：ストレート 3/8×24 |
 |

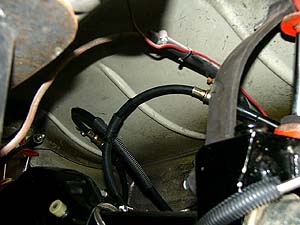

11)プロペラシャフトをMTより引き拭く 12）サイドブレーキワイヤーをブラケットより取り外す |
 |

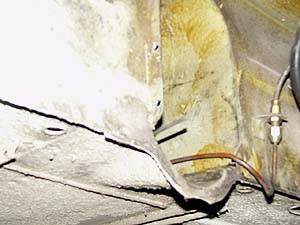

13)既存のワイヤーブラケットを根元より切り取る |
 |

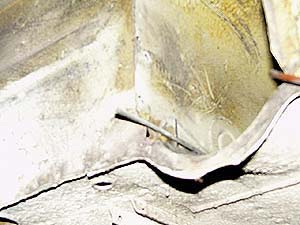

14)既存のワイヤーをワイヤーケースの出口部 にて切断する |
 |

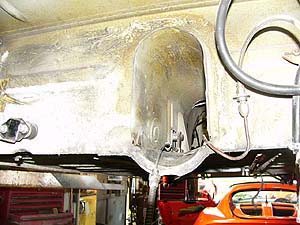

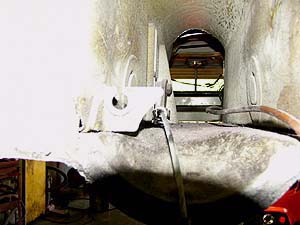

15)KITのワイヤーブラケットの穴位置にあわせ 写真のトンネル部にM6.2の穴を2個開ける |
 |

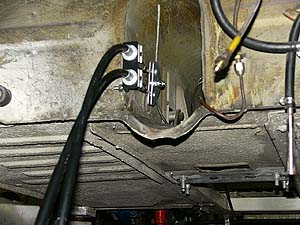

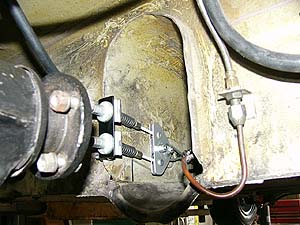

16)車輌のサイドブレーキレバーを降ろした状態で KITのワイヤブラケットASSYを仮取り付けする 17）ワイヤーバランスブラケットに切断したワイヤ ーの片側を通し、Uターンさせタイラップで仮止め しブラケットを2本の1/4ボルトにて仮付けする |
 |

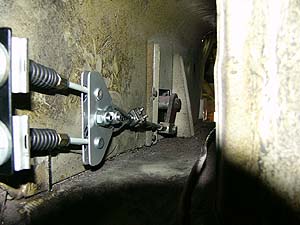

18)KITのワイヤー締め付けUボルトを取り付け 軽くワイヤーを引いた状態で仮固定する ＊このワイヤーのUターン距離が引き代の 大まかな調整となるのですべてのシステムの 取り付け後に本締めとなる ＊Uターン部のUボルトの締め付け位置は バランスブラケットによリ近くすることで 引いたときのレスポンスがよりよくなります |
 |
19)ワイヤーブラケットの1/4ボルトを本締めする? |
 |

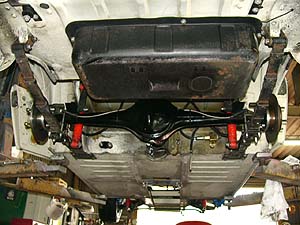

20）プロペラシャフトをミッションに戻し 組みつけの完了したホーシングASSYを リーフスプリングの上に載せる |
 |

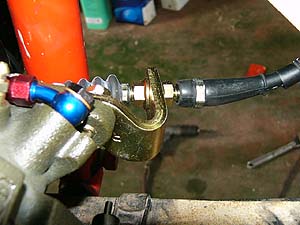

21）キャリパーブラケットにワイヤー末端部を組み 調整ナットを調整代のセンターにて仮止めする 22）サイドブレーキレバーを引いて聞き具合を 確認し、レバーノッチ5段目ほどでロックするよう にワイヤーUターン部を調整し、本締めする |
 |

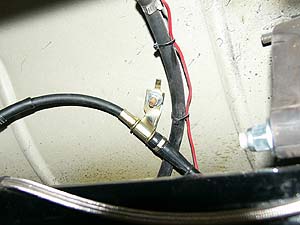

23）プロペラシャフト及びホーシングASSYを組み もう一度サイドブレーキレバーの効き具合を 確認し、微調整が必要であればUボルト及び ワイヤー末端部を調整し再度本締めする 24）ケーブルRHの中間ブラケットをフロアー角度に 合うようにプライヤー等で調整し フロアー上部既存の1/4ボルトに固定する |
 |
25）ケーブルLHはRHの反対側にM6.2の穴を開け 1/4ボルトで固定する 26）デフのストロークとプロペラシャフトの回転等で ケーブル及びブラケット各部に干渉が無い様に タイラップ等で固定する 27）ブレーキパイプをホーシングにタイラップで固定 28）ブレーキオイルを入れエア抜きをし漏れを確認 29）デフオイルを入れすべての作動を確認し完成 |
| ＊CAUTION＊ ＊レース専用KITです。 ＊車検の取得に関しては未確認です。 ＊ホイールに関して取り付け不可能な場合が 有るかもしれません。 ＊取り付け実績：パナスポーツG7/13" ：ワタナベBタイプ/13" ：UKパフォーマンス/13" ＊ノーマル車輌に取り付けの場合リアブレーキ容量 がフロントを上回る可能性が有りますので リアブレーキパットを削るなど調整が必要です。 |
 |
